Standar Pengkabelan EIA 586

BAB 1

Pembahasan.

1. Bagan Kabel UTP

2. Susunan Pemasangan Bagan Kabel UTP Berdasarkan Warna Standart EIA 586

3. Penempatan Kabel

4. Pemasangan Kabel UTP Ke RJ-45

1. Inti (Core)

   Tepat di tengah-tengah kabel fiber optik terdapat bagian utama dalam struktur kabel fiber optik yakni ‘core‘ alias inti yang terbuat dari serat kaca. Umumnya core ini memiliki diameter sekitar 2 μm – 50 μm (tergantung dari jenis serat optiknya), dimana ukuran core ini sendiri berpengaruh besar terhadap kualitas dan kemampuan dari sebuah kabel fiber optik. Fungsi core pada kabel fiber optik ini adalah sebagai tempat berlangsungnya perambatan cahaya dari satu ujung ke ujung kabel lainnya, sehingga proses pengiriman cahaya dapat dilakukan.

    Jaket (Cladding)

    Lapisan yang menyelubungi core pada kabel fiber optik disebut cladding yang terbuat dari kaca. Indeks bias yang dihasilkan cladding ini lebih kecil dari core, dimana hubungan indeks bias antara core dan cladding akan mempengaruhi perambatan cahaya pada core (mempengaruhi besarnya sudut kritis). Diameter cladding berkisar antara 5 μm – 250 μm serta berfungsi sebagai pelindung core sekaligus menjadi cermin yang terpancar keluar kembali ke dalam core. Bisa dibilang cladding merupakan bagian yang punya peran penting karena berkat cladding inilah cahaya dapat merambat dalam core serat optik.

     Mantel (Coating)

    Di bagian luar setelah cladding, terdapat mantel atau coating yang umumnya terbuat dari bahan plastik. Adapun fungsi coating pada kabel fiber optik adalah sebagai pelindung mekanis yang menjagai serat optik dari kerusakan yang dapat terjadi karena lengkungan kabel atau gangguan luar lainnya seperti kelembaban. Coating ini memiliki warna yang beragam untuk mempermudah dalam penyusunan urutan core.

     Strength Member & Outer Jacket

     Strength Member (material penguat) dan Outer Jacket (jaket luar) merupakan lapisan terluar dari sebuah kabel fiber optik. Fungsi atau kegunaannya tentu saja sebagai pelindung yang menjaga kabel dari gangguan luar yang bisa menyebabkan kerusakan pada bagian core.

.

2. Susunan pengkabelan Straight adalah :
    Ujung kabel 1 : Putih Oren-Oren-Putih Hijau-Biru-Putih Biru-Hijau-Putih Coklat-Coklat
    Ujung kabel 2 : Putih Oren-Oren-Putih Hijau-Biru-Putih Biru-Hijau-Putih Coklat-Coklat

    Atau Ujung kabel 1 Putih Hijau-Hijau-Putih Oren-Biru-Putih Biru-Oren-Putih Coklat-Coklat
    Ujung kabel 2 Putih Hijau-Hijau-Putih Oren-Biru-Putih Biru-Oren-Putih Coklat-Coklat

Gambar Straight



   Susunan Pengkabelan Crossover Adalah
   Ujung Kabel 1 Putih Oren-Oren-Putih Hijau-Biru-Putih Biru-Hijau-Putih Coklat-Coklat
   Ujung Kabel 2 Putih Hijau-Hijau-Putih Oren-Biru-Putih Biru-Oren-Putih Coklat-Coklat

 3.

	HUB	SWITCH	ROUTER	WORKSTATION
HUB	Crossover	Crossover	Straight	Straight
SWITCH	Crossover	Crossover	Straight	Straight
ROUTER	Straight	Straight	Crossover	Crossover
WORKSTATION	Straight	Straight	Crossover	Crossover

4. 1.Kupas ujung kabel sekitar 2cm sampai terlihat kabel kabel kecil didalamnya

Gambar Kabel Kabel Kecil Terlihat

   2. Pisahkan kabel kabel tersebut dan luruskan. Kemudian susun dan rapikan sesuai dengan warna kabel yang diinginkan, contoh Straight maka Susun jadi Putih Oren-Oren-Putih Hijau-Biru-Putih Biru-Hijau-Putih Coklat-Coklat setelah itu potong kabel tersebut sehingga panjang satu sama lain.

   3. Setelah kabel tersusun, ambil RJ 45. RJ 45 terdiri dari 8 pin. Pin 1 adalah pin paling kiri jika posisi pin menghadap anda. Berurutan kekanan pin 2 dan seterusnya.

Gambar RJ 45 dan Urutan Pin

   4. Kemudian masukan kabel kabel tersebut kedalam RJ 45 sesuai dengan urutan kabel yang ingin anda buat tadi. Contoh

• Pin 1 Putih Oren
• Pin 2 Oren
• Pin 3 Putih Hijau
• Pin 4 Biru
• Pin 5 Putih Biru
• Pin 6 Hijau
• Pin 7 Putih Coklat
• Pin 8 Coklat

   5. Masukan kabel Hingga Mentok kedalam RJ 45.

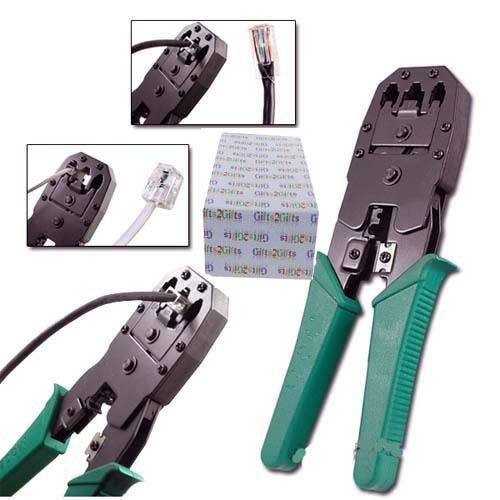

   6. Masukan RJ 45 yang sudah terpasang kabel tadi kedalam mulut tank Crimping Tool yang sesuai dengan bagian pin RJ 45. Setelah itu jepit RJ 45 tadi dengan tank Crimping Tool hingga berbunyi Klik dan seluruh pin menancap

Gambar Crimping Tool Menjepit RJ 45

   7. Kita sudah selesai memasang ujung kabel pertama. Untuk ujung kabel kedua juga sama menggunakan cara diatas. Untuk itu ulangi langkah langkah diatas untuk memasang ujung kabel kedua.
